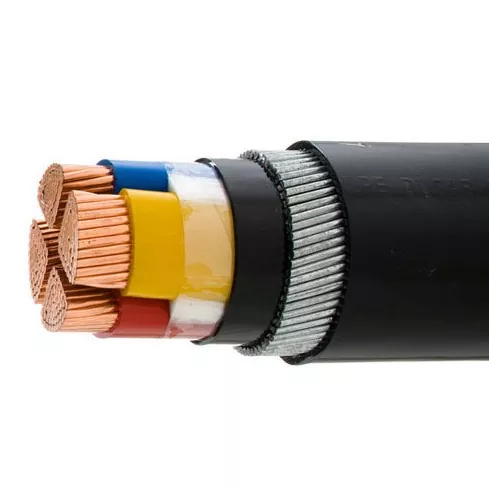

हा प्रश्न जवळपास प्रत्येक केबल स्पेसिफिकेशन मीटिंगमध्ये येतो. लहान उत्तर: कोणतीही एकच जागतिक व्याख्या नाही. भिन्न मानक संस्था वेगवेगळ्या ठिकाणी रेषा काढतात आणि त्या अस्पष्टतेमुळे प्रकल्पाच्या अंमलबजावणीदरम्यान खरी डोकेदुखी होऊ शकते.

तीन मानके, तीन भिन्न उत्तरे

व्यावहारिक सहमती: 2,000V च्या खाली कमी व्होल्टेज आहे, 35kV वरील उच्च व्होल्टेज आहे आणि मधील सर्व काही मध्यम व्होल्टेज आहे. राखाडी क्षेत्रफळ 1kV आणि 2kV च्या दरम्यान आहे, जेथे वर्गीकरण पूर्णपणे तुमच्या प्रकल्पाचे कोणते मानक नियंत्रित करते यावर अवलंबून असते.

खरे उत्तर: तुमचा प्रकल्प कुठे आहे यावर ते अवलंबून आहे

अभियंते आणि खरेदी संघांसाठी, तुमच्या विशिष्ट स्थापनेला कोणते मानक लागू होते हे जाणून घेण्यापेक्षा शैक्षणिक वादविवाद महत्त्वाचे नाहीत.

यूएस प्रकल्प (IEEE/NEC फ्रेमवर्क): मध्यम व्होल्टेज केबल2,000V वर सुरू होते. तुम्हाला आढळणारी सर्वात सामान्य केबल रेटिंग 5kV, 8kV, 15kV, 25kV आणि 35kV आहेत. अणुऊर्जा प्रकल्पांसाठी, लक्षात ठेवा की IEEE 1186-2025 आता मध्यम व्होल्टेज कमाल मर्यादा 46kV पर्यंत वाढवते.

आंतरराष्ट्रीय प्रकल्प (IEC फ्रेमवर्क): मध्यम व्होल्टेज सामान्यत: 1kV पासून सुरू होते. मानक रेटिंगमध्ये 3.3kV, 6.6kV, 11kV, 22kV आणि 33kV समाविष्ट आहेत. उदाहरणार्थ, ऑस्ट्रेलियन मानक AS/NZS 1429.1 1.9/3.3kV पासून 19/33kV पर्यंतच्या केबल्स कव्हर करते.

सौर आणि अक्षय ऊर्जा प्रकल्प: सिस्टम व्होल्टेज सामान्यत: 1kV आणि 35kV दरम्यान येतात. दोन सर्वात सामान्य स्तर आहेत 15kV (12.47kV किंवा 13.8kV ग्रिड इंटरकनेक्शन जुळणारे) आणि 35kV (34.5kV जुळणारे).

तीन गंभीर पॅरामीटर्स तुम्ही तपासले पाहिजेत

केबल व्होल्टेज रेटिंग सहसा Uo/U म्हणून चिन्हांकित केली जातात, उदाहरणार्थ 6.35/11kV. प्रत्येक संख्येचा अर्थ येथे आहे:

फक्त केबलचा "व्होल्टेज वर्ग" बघू नका आणि ते बसते असे गृहीत धरू नका. तुमच्या सिस्टमच्या फेज-टू-ग्राउंड व्होल्टेजशी Uo आणि तुमच्या सिस्टमच्या फेज-टू-फेज व्होल्टेजशी जुळवा. हे चुकीचे मिळणे हे केबल अकाली बिघाड होण्याचे सर्वात सामान्य कारण आहे.

शिल्डेड वि. अनशिल्डेड: हे केव्हा अनिवार्य आहे?

आणखी एक प्रश्न जो जवळून पाळतो: मला कोणत्या व्होल्टेजवर शील्डेड केबलची आवश्यकता आहे?

5kV वरील कोणत्याही केबलसाठी, शिल्डिंग पर्यायी नाही. मेटॅलिक शील्ड इलेक्ट्रिक फील्ड स्ट्रेस समान करते, फॉल्ट करंट वाहते आणि इलेक्ट्रोमॅग्नेटिक हस्तक्षेपापासून संरक्षण करते. IEEE 1816-2024 एक संपूर्ण मानक 2.5kV ते 46kV पर्यंतच्या शिल्डेड केबल्सचे योग्य टर्मिनेशन आणि स्प्लाइंग करण्यासाठी समर्पित करते, यावर जोर देते की टर्मिनेशनवरील कारागिरी ही केबलपेक्षाही अधिक गंभीर असते.

एक जलद निर्णय मार्गदर्शक

तळ ओळ

मध्यम व्होल्टेज केबल1kV आणि 2.5kV च्या दरम्यान कुठेतरी सुरू होते, तुमचा प्रकल्प कोणत्या मानकाचे अनुसरण करतो यावर अवलंबून. यूएस प्रकल्पांसाठी, व्यावहारिक उत्तर 2,000V आहे. IEC-शासित प्रकल्पांसाठी, ते 1kV आहे.

थ्रेशोल्डपेक्षा काय महत्त्वाचे आहे ते हे आहे: तुमच्या सिस्टमची वास्तविक Uo/U मूल्ये समजून घ्या, शिल्डिंगच्या आवश्यकतेची पुष्टी करा आणि केबल स्पेसिफिकेशनवर तुम्ही जितके लक्ष देता तितकेच टर्मिनेशन वर्कमॅनशिपकडे लक्ष द्या. जगातील सर्वात महाग केबल अकाली अयशस्वी होईल जर संयुक्त खराब केले गेले असेल.
