व्हॅक्यूम सर्किट ब्रेकर का निवडावा?

सारांश: व्हॅक्यूम सर्किट ब्रेकर्स (VCBs)मध्यम आणि उच्च-व्होल्टेज ऍप्लिकेशन्समध्ये विद्युत प्रवाहांचा विश्वासार्ह व्यत्यय सुनिश्चित करून आधुनिक विद्युत प्रणालींमध्ये एक महत्त्वपूर्ण घटक आहेत. हा लेख त्यांचे कार्य तत्त्व, फायदे, प्रकार, अनुप्रयोग, देखभाल आणि वारंवार विचारले जाणारे प्रश्न, इलेक्ट्रिकल अभियंते आणि सुविधा व्यवस्थापकांसाठी व्यावहारिक मार्गदर्शन प्रदान करतो.

सामग्री सारणी

• व्हॅक्यूम सर्किट ब्रेकर्सचा परिचय
• कार्य तत्त्व
• फायदे
• व्हॅक्यूम सर्किट ब्रेकर्सचे प्रकार
• अर्ज
• देखभाल टिपा
• वारंवार विचारले जाणारे प्रश्न
• निष्कर्ष

व्हॅक्यूम सर्किट ब्रेकर्सचा परिचय

व्हॅक्यूम सर्किट ब्रेकर व्हॅक्यूम माध्यमातील इलेक्ट्रिक आर्क्स विझवण्यासाठी डिझाइन केलेले आहे. पारंपारिक हवा किंवा तेल सर्किट ब्रेकर्सच्या विपरीत, व्हॅक्यूम उत्कृष्ट डायलेक्ट्रिक शक्ती आणि जलद चाप विलोपन प्रदान करते. व्हॅक्यूम इंटरप्टर, एक मुख्य घटक, सीलबंद चेंबरमध्ये वर्तमान व्यत्यय, ऑक्सिडेशन प्रतिबंधित करते आणि देखभाल आवश्यकता कमी करते.

कार्य तत्त्व

व्हॅक्यूम सर्किट ब्रेकरच्या मुख्य यंत्रणेमध्ये व्हॅक्यूममधील विद्युत संपर्क वेगळे करणे समाविष्ट असते. जेव्हा संपर्क वेगळे होतात तेव्हा त्यांच्यामध्ये एक चाप तयार होतो. व्हॅक्यूम वेगाने डायलेक्ट्रिक शक्ती पुनर्संचयित करते, चाप जवळजवळ त्वरित विझते. हे कमीतकमी उर्जेची हानी सुनिश्चित करते, घटकांचा पोशाख कमी करते आणि स्विचगियरचे एकूण दीर्घायुष्य सुधारते.

• संपर्क ऑपरेशन:सर्किटमध्ये व्यत्यय आणण्यासाठी संपर्क उघडणे आणि बंद करणे.
• चाप निर्मिती:जेव्हा संपर्क लोड अंतर्गत वेगळे होतात तेव्हा उद्भवते.
• चाप नष्ट होणे:व्हॅक्यूम कंस ऊर्जा शोषून घेते आणि जलद प्रवाह थांबवते.
• डायलेक्ट्रिक पुनर्प्राप्ती:उच्च व्हॅक्यूम जलद डायलेक्ट्रिक पुनर्प्राप्ती सुनिश्चित करते, शॉर्ट सर्किट प्रतिबंधित करते.

फायदे

व्हॅक्यूम सर्किट ब्रेकर्सचे प्रकार

• घरातील VCB:बंदिस्त स्विचगियरमध्ये वापरले जाते, नियंत्रित वातावरणात संरक्षण देते.

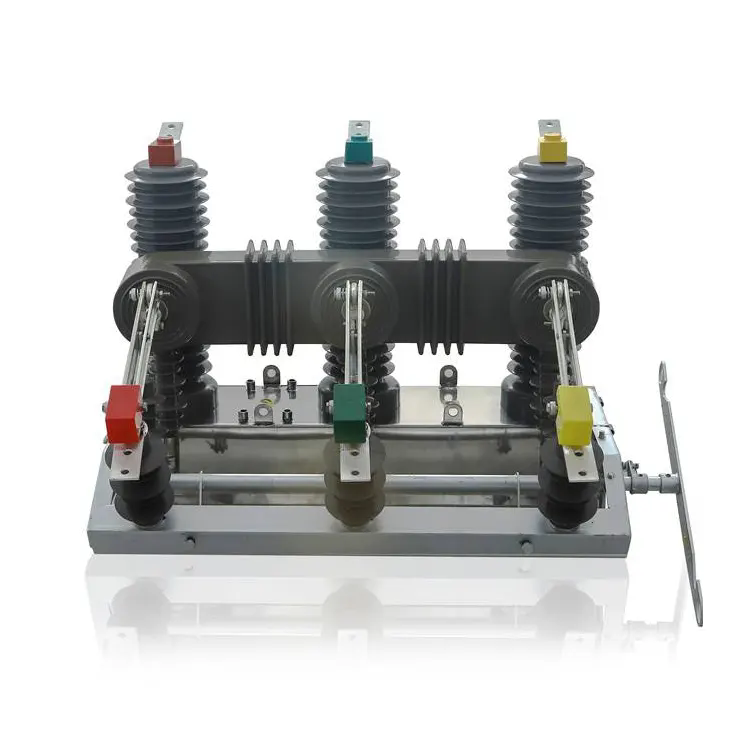

• मैदानी VCB:ओपन-एअर सबस्टेशनसाठी डिझाइन केलेले, हवामान आणि प्रदूषणास प्रतिरोधक.
• निश्चित VCB:विशिष्ट स्विचगियर पॅनेलमध्ये कायमचे स्थापित केले आहे.
• मागे घेण्यायोग्य VCB:इतर उपकरणांना त्रास न देता देखभाल किंवा बदलीसाठी सहजपणे काढले जाऊ शकते.

अर्ज

व्हॅक्यूम सर्किट ब्रेकर मध्यम आणि उच्च-व्होल्टेज इलेक्ट्रिकल नेटवर्कमध्ये मोठ्या प्रमाणावर वापरले जातात. त्यांच्या अर्जांमध्ये हे समाविष्ट आहे:

• औद्योगिक वीज वितरण प्रणाली
• सबस्टेशन आणि ट्रान्सफॉर्मर संरक्षण
• नूतनीकरणक्षम ऊर्जा प्रतिष्ठान, जसे की सौर आणि पवन फार्म
• कॉम्पॅक्ट आणि विश्वासार्ह स्विचगियर आवश्यक असलेल्या व्यावसायिक इमारती
• रेल्वे आणि वाहतूक विद्युतीकरण प्रणाली

देखभाल टिपा

योग्य देखभाल व्हॅक्यूम सर्किट ब्रेकर्सची इष्टतम कामगिरी सुनिश्चित करते:

• संपर्क पोशाख आणि संरेखन नियमित तपासणी
• गुळगुळीत गतीसाठी ऑपरेटिंग यंत्रणा तपासत आहे
• वेळोवेळी इन्सुलेशन आणि व्हॅक्यूम अखंडतेची चाचणी
• संलग्नकांमधून धूळ आणि मोडतोड साफ करणे
• निर्मात्याच्या शेड्यूलवर आधारित घटक बदलणे

वारंवार विचारले जाणारे प्रश्न

Q1: व्हॅक्यूम सर्किट ब्रेकर किती काळ टिकतो?
A1: योग्य देखरेखीसह, व्हॅक्यूम सर्किट ब्रेकर 15-20 वर्षे टिकू शकतो, ऑपरेटिंग परिस्थिती आणि लोड सायकलवर अवलंबून.

Q2: बाहेरच्या वातावरणात व्हॅक्यूम सर्किट ब्रेकर वापरले जाऊ शकतात?
A2: होय, आउटडोअर VCBs विशेषत: विश्वसनीय कामगिरी राखून हवामान, प्रदूषण आणि तापमानातील फरकांना तोंड देण्यासाठी डिझाइन केलेले आहेत.

Q3: व्हॅक्यूम सर्किट ब्रेकर SF6 ब्रेकरपेक्षा कसा वेगळा आहे?
A3: SF6 ब्रेकर्सच्या विपरीत जे चाप शमन करण्यासाठी गॅस वापरतात, VCB व्हॅक्यूमवर अवलंबून असतात. यामुळे हरितगृह वायू गळतीचा धोका दूर होतो आणि देखभालीची गरज कमी होते.

Q4: व्हॅक्यूम सर्किट ब्रेकर्समध्ये सामान्य समस्या काय आहेत?
A4: सर्वात सामान्य समस्यांमध्ये संपर्क इरोशन, ऑपरेटिंग मेकॅनिझमचे यांत्रिक पोशाख आणि इन्सुलेशन खराब होणे समाविष्ट आहे. वेळेवर तपासणी अपयश टाळते.

निष्कर्ष

व्हॅक्यूम सर्किट ब्रेकर हे आधुनिक विद्युत वितरण प्रणालीसाठी सुरक्षित, विश्वासार्ह आणि कार्यक्षम उपाय आहेत.DAYA इलेक्ट्रिकलउद्योग मानके आणि ग्राहकांच्या गरजा पूर्ण करण्यासाठी तयार केलेल्या इनडोअर आणि आउटडोअर VCB ची विस्तृत श्रेणी प्रदान करते. चौकशी किंवा वैयक्तिकृत शिफारसींसाठी,आमच्याशी संपर्क साधातुमच्या इलेक्ट्रिकल नेटवर्कसाठी इष्टतम संरक्षण सुनिश्चित करण्यासाठी आज.
