व्हॅक्यूम सर्किट ब्रेकर कसे कार्य करते?

दव्हॅक्यूम सर्किट ब्रेकरपॉवर सिस्टममध्ये एक अपरिहार्य स्विचगियर आहे. हे प्रामुख्याने तीन भागांनी बनलेले आहे: फ्रेम, आर्क विझवणे चेंबर (म्हणजे व्हॅक्यूम बबल) आणि ऑपरेटिंग यंत्रणा. त्यापैकी, प्रवाहकीय सर्किट हा सर्किट ब्रेकरचा मुख्य भाग आहे, जो काळजीपूर्वक इनलेट आणि आउटलेट कंडक्टिव्ह रॉड्स, इन्सुलेटिंग सपोर्ट्स, कंडक्टिव्ह क्लॅम्प्स, मऊ कनेक्शन आणि व्हॅक्यूम आर्क विझविणारे कक्षांचा बनलेला आहे.

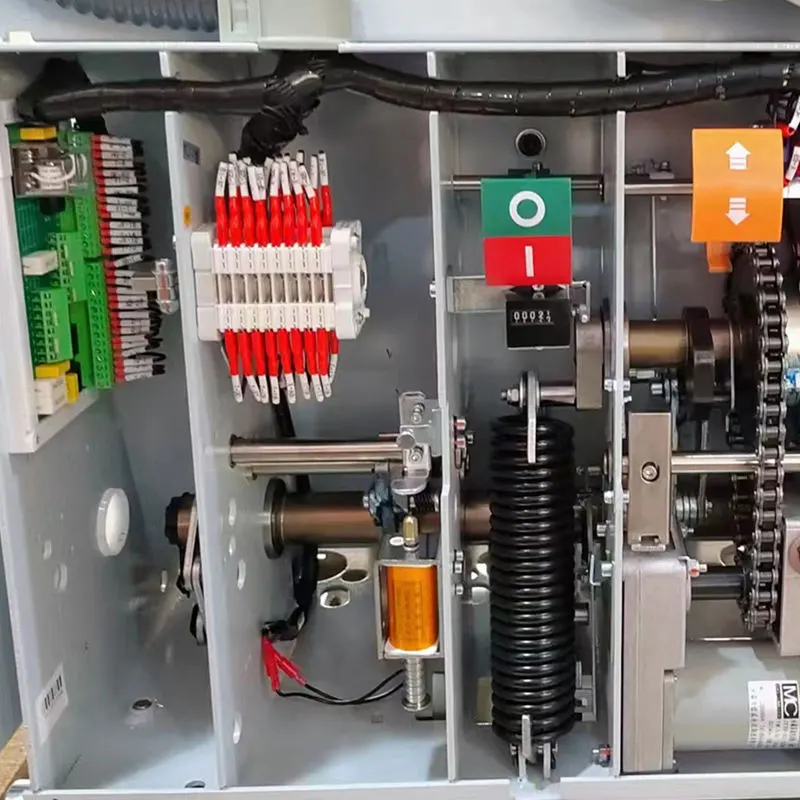

ऑपरेटिंग यंत्रणा सर्किट ब्रेकरच्या बंद आणि उघडण्याच्या ऑपरेशन्सची अंमलबजावणी करण्यास जबाबदार आहे, ज्यात स्प्रिंग्स, एनर्जी स्टोरेज सिस्टम, ओव्हरकंट्रंट रीलिझ, ओपनिंग आणि क्लोजिंग कॉइल आणि इतर घटकांचा समावेश आहे. कार्य करताना, यंत्रणा विद्युत उर्जा संचयन, इलेक्ट्रिक ओपनिंग आणि क्लोजिंग आणि मॅन्युअल फंक्शन्सद्वारे करंटचे अचूक नियंत्रण प्राप्त करते.

जेव्हा वर्तमान पूर्वनिर्धारित मूल्यापर्यंत पोहोचते, तेव्हाव्हॅक्यूम सर्किट ब्रेकरप्लाझ्माच्या वेगवान प्रसाराद्वारे कमानी विझविण्याकरिता उच्च व्हॅक्यूम वातावरणात सध्याच्या शून्य-क्रॉसिंग वैशिष्ट्यांचा वापर करेल आणि वर्तमान प्रभावीपणे कमी होईल. मध्यभागी, त्यात उर्जा साठवण आणि बंद यासारख्या अनेक चरणांचा समावेश आहे. अचूक यांत्रिक क्रियांच्या मालिकेद्वारे, सर्किट ब्रेकरची स्थिरता आणि विश्वासार्हता सुनिश्चित केली जाते.

सुरुवातीचे ऑपरेशन असे आहे की जेव्हा सर्किट ब्रेकर बंद स्थितीत असतो, तेव्हा प्रारंभिक सिग्नल प्राप्त होतो आणि प्रारंभिक इलेक्ट्रोमॅग्नेट कार्य करण्यास सुरवात होते, ज्यामुळे लोखंडी कोर आकर्षित होईल. या क्रियेमुळे सुरुवातीच्या रीलिझमधील वरच्या रॉड वरच्या दिशेने जाण्यास कारणीभूत ठरेल, ज्यामुळे ट्रिप शाफ्ट फिरते. साखळीच्या प्रतिक्रियांची मालिका वरच्या रॉडला वरच्या दिशेने नेईल आणि वाकलेल्या प्लेटला ढकलेल, ज्यामुळे अर्ध्या शाफ्टला घड्याळाच्या दिशेने फिरणे सुरू होईल. अर्धा शाफ्ट आणि रॉकर आर्म अनलॉक केल्यामुळे, प्रारंभिक वसंत .तु त्वरित प्रभावी होईल, ढकलूनसर्किट ब्रेकरसुरुवातीची क्रिया पूर्ण करण्यासाठी.
